| Tablette pour fauteuil roulant manuel
| |
|---|---|
| Informations | |
| Description | Réaliser une tablette fixée sur les accoudoirs du fauteuil, de plus petite largeure |
| Catégorie | Mobilité |
| Etat d'avancement | Réalisés |
| Techniques | mécanique, menuiserie |
| Durée de fabrication | |
| Coût matériel | De 10 à 50 euros |
| Niveau | Difficile |
| Licence | by-nc-sa |
| Date de création | 2025-01-28 |
| Équipe | |
| Porteur de projet | Thibault |
| Contributeurs | Laurent, Jacques R |
| Animateur | Samuel |
| Fabmanager | Yves A |
| Référent documentation | Yves A |
| Partenaires: | La Tourmaline, Fablab Centrale Nantes |
| Nom humanlab | Humanlab_APAJH44 |
| Documentation | |
| Statut de la documentation | Complète |
| Relecture de la documentation | Vérifiée |
Description du projet
Les tablettes existantes sont trop larges pour un fauteuil roulant manuel de petite taille et ne permettent pas de circuler dans mon appartement.
Cahier des charges
Une nouvelle tablette doit être découpée suivant la largeur du fauteuil en conservant la profondeur du milieu et au niveau des accoudoirs de la tablette existante.
Profondeur tablette milieu 32,5 cm
Longueur tablette sur les accoudoirs 53,5 cm

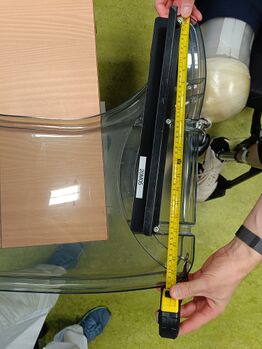

Tablette existante actuellement trop large
Analyse de l'existant et liens utiles
Les tablettes pour FRM sont relativement chères (320 €) et ne sont plus commercialisées.
Matériel
Plaque de PVC expansé
Tôle de 2mm
Peinture
Outils
Scie sauteuse
Plieuse
Fraiseuse
Coût
Les matériaux ont été fournis par l'établissement de la Tourmaline pour le plateau et par l'école Centrale Nantes pour les profilés métalliques.
Fichiers source
Etapes de fabrication pas à pas

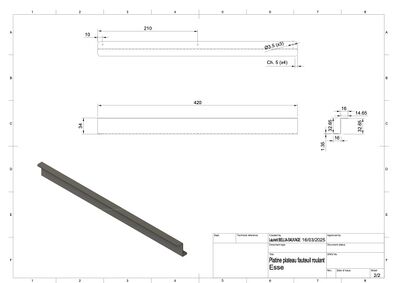

Schéma de fabrication des profilés en Esse

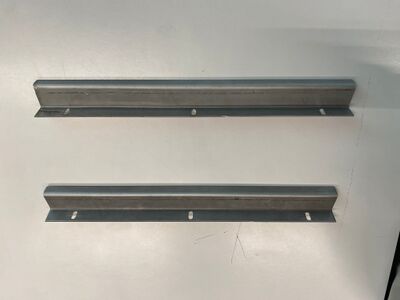

Profilés en esse percés et pliés.

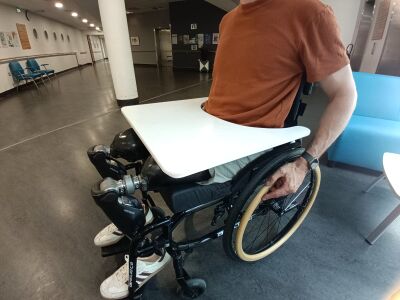

tablette

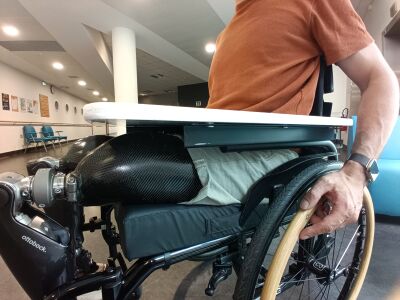

tablette de Thibaut vue de profil
- Découpe du plateau à la scie sauteuse dans un panneau de PVC expansé
- Découpe, usinage des trous et pliage en S de la tôle
- Inserts à visser dans le plateau
- Découpe perçage et pliage des profilés par le fablab de l'école Centrale de Nantes
- Peinture des profilés
- Fixation des profilés sur le plateau
- Réglage pour s'adapter à la largeur des accoudoirs du fauteuil
