Projets:Support de baguette bucale
| Support de baguette bucale
| |
|---|---|
| Informations | |

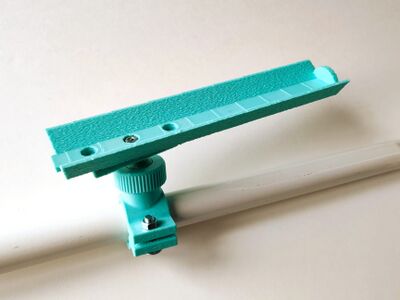

| Description | Support pour poser la baguette bucale fixé à l'accoudoir |
| Catégorie | Membre supérieur |
| Etat d'avancement | Réalisés |
| Techniques | impression 3d |
| Durée de fabrication | de 0 à 2 h |
| Coût matériel | Moins de 10 euros |
| Niveau | Moyen |
| Licence | by-nc-sa |
| Date de création | 2025-10-16 |
| Équipe | |
| Porteur de projet | THOMAS |
| Contributeurs | Domingo |
| Animateur | Samuel |
| Fabmanager | Domingo |
| Référent documentation | Yves A |
| Nom humanlab | Humanlab_APAJH44 |
| Documentation | |
| Statut de la documentation | Complète |
| Relecture de la documentation | Vérifiée |
Description du projet

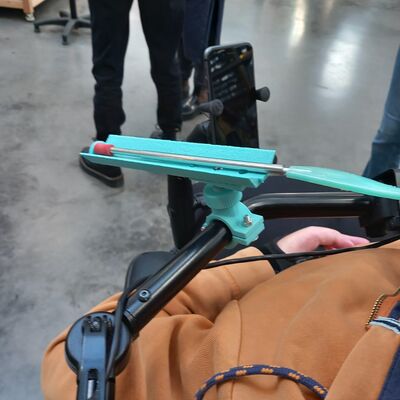

A la suite du Projet « Pupitre de lecture », Thomas a souhaité disposer, sur le côté de son fauteuil , d’un support pour sa baguette buccale, afin de se reposer lors de la lecture
Cahier des charges
Thomas doit pouvoir déposer et reprendre sa baguette sur le support sans assistance
pour cela, ce support doit :
- être fixé sur le tube situé à hauteur de poitrine
- Être réglable dans les trois directions pour que l’assistant de Thomas puisse régler l’ensemble du dispositif en ajustant l’inclinaison et la hauteur de façon optimale afin que la baguette soit située au plus près de la bouche de Thomas, qui ne dispose d’une latitude de déplacement de la tête que d'environ un centimètre. Pour cette dernière raison, il ne pourra pas y avoir de pose sur flexible, par exemple.
- être facilement amovible car il sera retiré en dehors des moments d’utilisation de la baguette.
Une évolution de la solution dans une version 2 sera à prévoir, qui permettra à ce support d'être encore plus rapidement amovible.
Analyse de l'existant et liens utiles
pour la rotule :
https://www.printables.com/model/164844-open-source-universal-ball-joint-to-reuse
fichier : open-source-universal-ball-joint-to-reuse20210212-18007-4w5jfm.zip
Matériel
Filament PLA
Outils
Imprimante 3D : Prusa MK4 / Prusa Mini
Coût
Fichiers source
Fichier:CLAMP-glissière001.stl
Fichier:CLAMP-Clamp partie sup.stl
Fichier:CLAMP-Clamp partie inf.stl
Etapes de fabrication pas à pas
- Récupération du fichier de la rotule
- modélisation du clamp
- modélisation du support de baguette
- réunion des éléments
- réalisation sur imprimante
- présentation à Thomas
- essai du montage et de l’utilisation
Retours utilisateurs
Les premiers essais sont positif en attendant les améliorations de la version 2
