Projets:Porte smartphone pour handbike

Description du projet

Concevoir une solution pour pouvoir installer un iphone 7 au format paysage sur le handbike.

On a choisi de proposer une solution composée de 2 éléments :

• un support universel pour pouvoir y fixer des accessoires standards de vélo (phares, gopro....)
• un porte-portable (type iphone 7) simple d'utilisation qui vient s'installer sur le support universel

Cahier des charges

Créer un porte-smartphone qui vient se fixer à l’avant de son hand-bike

• modèle du smartphone : iphone 7 + sa coque
• doit pouvoir se fixer sur le handbike sans le modifier définitivement (matériel cher)
• le support devra pouvoir résister à une utilisation sur route et chemin (attention aux vibrations)

Analyse de l'existant et liens utiles

• My human kit humanlab Rennes
• BIONICO hand

Matériel

• Filament PLA
• Pince de fixation universelle pour guidon de vélo
• Visserie
• Plaque en aluminium

Outils

Imprimante 3D

Fichiers source

Impression 3D :

HandBike-Porte-portable Iphone 7

HandBike-Support accessoires

Modèle d'origine pour le porte-smartphone avant simplification :

iphone-7-12-holder-for-bike-handlebar-cybercyclist

Etapes de fabrication pas à pas

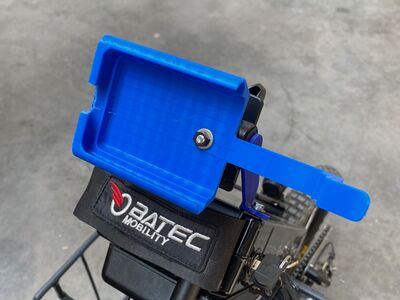

Réalisation d'un support de smartphone et de son support de fixation en Impression 3D

•

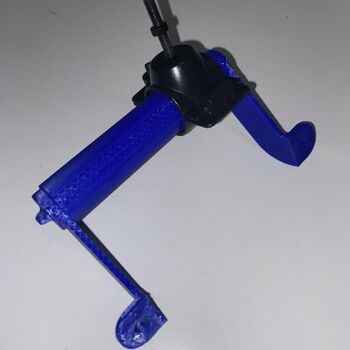

  Réalisation d'un support cylindrique à fixer sur le handibike

•

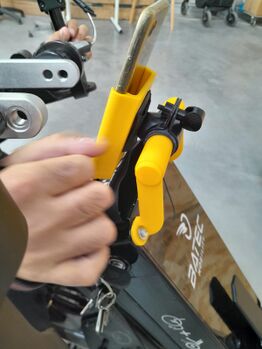

  Support du Smartphone en position paysage

•

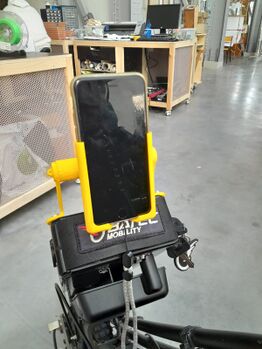

  Support et Smartphone en position paysage

•

  Support et Smartphone en position portrait

•

  Support et Smartphone en position portrait

La fixation en impression 3D n'étant pas suffisament résistante, celle-ci a été remplacée par une plaque en aluminium

•

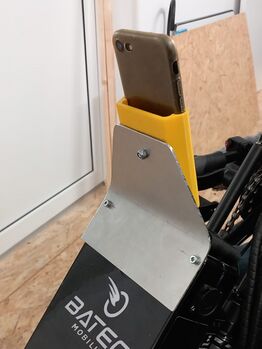

  Support en impression 3D et support en aluminium

•

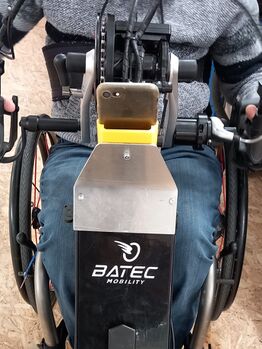

  Nouvelle fixation

•

  Nouvelle fixation

•

  Nouvelle fixation
