| Fotophone V2 poignée
| |
|---|---|
| Informations | |
| Description | Poignée pour tenir un téléphone pour une personne âgée qui a des difficultés de préhension. |
| Catégorie | Motricité |
| Etat d'avancement | Réalisés |
| Techniques | impression 3d |
| Durée de fabrication | de 2 à 4 h |
| Coût matériel | |
| Niveau | Facile |
| Licence | by-sa |
| Date de création | 2024-08-12 |
| Équipe | |
| Porteur de projet | Marcelle |
| Contributeurs | Ylc |
| Fabmanager | Delphine |
| Référent documentation | Delphine, Ylc |
| Nom humanlab | Humanlab_MHK |
| Documentation | |
| Statut de la documentation | Complète |
| Relecture de la documentation | Vérifiée |
Description du projet
Ce projet a été développé pour une personne âgée qui présente des difficultés de préhension de la main rendant difficile la tenue du téléphone pendant un appel sans risque de faire chuter celui-ci.
D’autre part elle avait aussi des difficultés à composer les numéros d’appel sur l’écran. C'est la raison pour laquelle une application dédiée a été réalisée qui est documentée ici: Projets:Application_Photophone_V2
Cahier des charges
Analyse de l'existant et liens utiles
Matériel
- 2 boulons M4 x 20mm à tête fraisée large.
- 2 boulons à tête creuse 6 pans de 2,5mm
- colle cyano
- coque de téléphone en silicone
- papier adhésif
Outils
Coût
Fichiers source
Télécharger les fichiers STL (entretoises, poignée dessus, poignée dessous)
Télécharger les fichiers STL de la poignée V2
Etapes de fabrication pas à pas

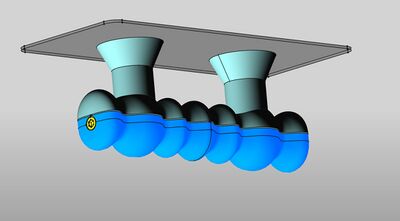

Vue du montage avec les STL de la poignée V2 repensé pour que ce soit démontable
Etapes de fabrication de la v1 avec collage
Pour résoudre la tenue en main du téléphone, une poignée a été modélisée et imprimée en 3D.
Cette poignée est fixée sur une coque en silicone dans laquelle est inséré le téléphone à l’aide de 2 boulons M4 x 20mm à tête fraisée large.
Pour renforcer la tenue des boulons dans la coque souple, une plaque rectangulaire en dural de 10/10e est mise à l’intérieur de la coque (sous le téléphone).
Cette plaque est percée de 2 trous fraisés dans laquelle passent les boulons. Les têtes de ceux-ci sont meulés à plat afin de réduire leur épaisseur au strict minimum.
Une feuille de plastique adhésif est ensuite collée par-dessus les têtes des boulons meulées pour protéger le téléphone des risque d’abrasion.
Les boulons passent à travers la coque en silicone dans laquelle 2 trous de 4 mm sont faits à l’emporte pièce.
La poignée elle-même est imprimée en 2 parties et est reliée à la coque par 2 entretoises larges qui assurent le bon équerrage de l’ensemble.
L’assemblage des éléments est fait par serrage de 2 boulons à tête creuse 6 pans de 2,5mm. Mais pour une meilleure tenue il a été préféré à l’usage de renforcer l’assemblage par collage à la cyanoacrylate.
