Projets:Chargeur de téléphone sur fauteuil

Chargeur de téléphone sur fauteuil
Informations
Description	Chargeur de téléphone à brancher sur la prise XLR d'un fauteuil électrique
Catégorie	Mobilité
Etat d'avancement	Réalisés
Techniques	impression 3d, soudure
Durée de fabrication	de 0 à 2 h
Coût matériel	De 10 à 50 euros
Niveau	Facile
Licence	by-sa
Date de création	2025-09-19
Équipe
Porteur de projet	Aleksandre, Houzad
Contributeurs	Nabintou
Fabmanager	Lucie
Référent documentation	Lucie
Partenaires:	l'Institut d'Education Motrice Rey Leroux (La Bouëxière)
Nom humanlab	Humanlab_MHK
Documentation
Statut de la documentation	Complète
Relecture de la documentation	Non vérifiée

Description du projet

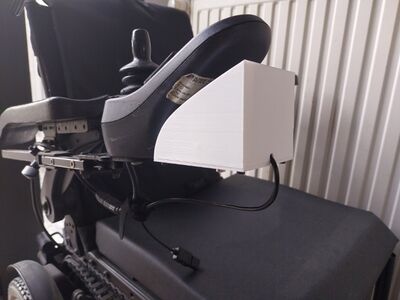

Adaptateur permettant de charger son téléphone à partir de la prise de charge XLR du fauteuil roulant.

1 - Insérer à la main les inserts dans les trous au quatre coins
2 - Pousser l'insert avec un fer à souder, jusqu'à ce qu'il affleure
3 - Poser les quatre inserts
4 - Tester l'emboîtement et la visserie
5 - Visser le régulateur de tension avec les boulons M4
6 - Démonter la prise XLR
7 - Ne garder que l'extrémité et les pins
8 - Passer les gaines thermorétractables et souder le fil rouge au 1 et noir au 2
9 - Tester le circuit (ici nous utilisons une alimentation stabilisée et un multimètre USB)
10 - Rétracter les gaines Thermo et placer la prise XLR en position (Attention à bien positionner la prise en fonction du fauteuil)
11 - Enfoncer l'extrémité de la prise
12 - Fermer le boîtier avec les quatre vis
